FBZ-7500

Centre entièrement automatisé pour le l’usinage des profilés Aluminium ou en acier léger.

Matériaux :

  • Aluminium
  • Acier

Applications :

Portes d’entrée, portes de garage, portails, pièces destinées à l’industrie…

Dimensions de la machines : (mm, L x Larg. x H): environ 9.750 x 2.240 x 3.100

Capacité maximum des profils : (mm, L x Larg. x H): 7.500 x 400 x 250

Broche d’usinage :

  • Puissance: 7,5 kW à 24 000 tr/min
  • Course total (mm): 7 800 / 1 420 / 690 (x, y, z)
  • Porte outils SK 30

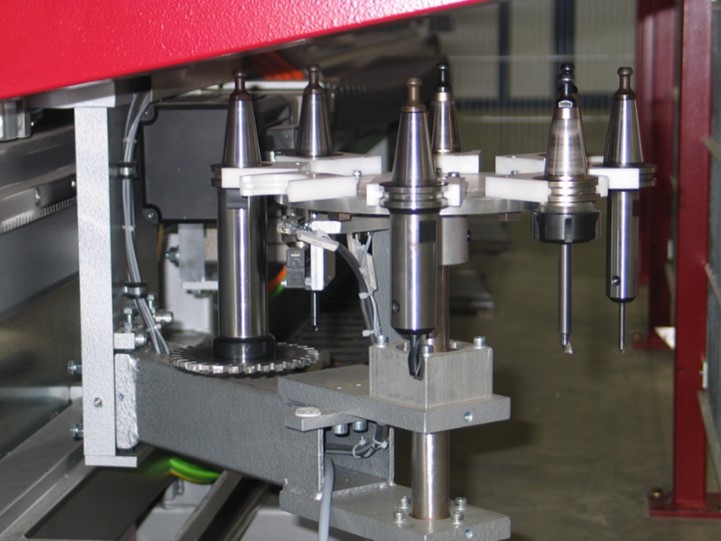

Magasin d’outils automatique qui se déplace :

  • Se déplace avec le centre
  • Nombre d’outils: 12, 4 places peuvent être utilisés pour les têtes angulaires
  • Coupe du disque / lame de scie: Ø max. 200 mm
  • Largeur de coupe: max. 5,7 mm
  • Longueur incl. porte outils: max. 160 mm
  • Forets et fraises: Ø max. 20 mm

Types de traitement :

Fraisage, taraudage, modelage, perçage de trous, immersion circulaire

    • Usinage des 6 faces complètes, 4 côtés et les extrémités, sous différents angles
    • Fonction multi-Piece: en option, traitement jusqu’à quatre types de profils différents en un seul serrage
    • Magasin d’outils automatique, qui se déplace avec le portail, pour 12 outils, 4 places pour têtes angulaires inclus
    • Par défaut, huit automatiquement positionnables, étaux de serrage pneumatiques, qui garantissent une fixation douce et sûre des profils
    • Technologie de contrôle moderne sous la forme d’un contrôle IPC confortable et flexible
    • Construction robuste avec châssis de la machine stable, soudée, et durci, rails de guidage au sol garantissent une fiabilité élevée
    • En option, mode oscillant, mode double bar ainsi qu’une mesure des profils (longueur, hauteur)
